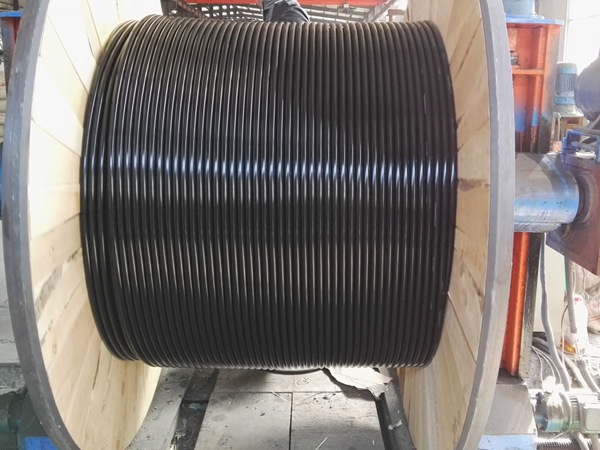

JKLYJ绝缘架空导线介绍

发布时间：2019-01-31 10:59:09作者：大征厂家来源：浏览量：

1、用途： 适用于交流额定电压35KV及以下架空电力线路，在城镇、高层建筑和林区等安全性要求较高的场合使用。
2、使用特性：
额定电压为1KV 10KV. 35KV
电缆的长期工作温度：
聚氯乙烯（PVC）、聚乙烯（PE）绝缘应不超过70℃；
交联聚乙烯（XLPE）绝缘应不超过90℃。
短路时（较长持续时间不超过5秒）电缆导体的较高温度；
聚氯乙烯绝缘不超过160℃；
聚乙烯绝缘不超过150℃；
交联聚乙烯绝缘不超过250℃。
电缆敷设温度不应不低于-20℃。
电缆的允许弯曲半径：
1KV电缆
电缆外径D<25mm……４D;
电缆外径D≥25mm……6D.
10KV电缆
单芯电缆20（D+d）±0.5％。
多芯电缆15（D+d） 0.5％。
式中：D-----电缆的实际外径（mm）；
d-------导体的实际外径（mm）。
3、型号、名称及用途：

额定电压KV	型号	名称	主要用途
1	JKV,JKLV	铜（铝）芯聚氯乙烯绝缘架空电缆	架空固定敷设，引户线等
	JKY,JKLY	铜（铝）芯聚乙烯绝缘架空电缆
	JKYJ,JKLYJ	铜（铝）芯交联聚乙烯绝缘架空电缆
10	JKYJ,JKLYJ	铜（铝）芯交联聚乙烯绝缘架空电缆	架空固定敷设，架设时应考虑电缆和树木保持一定距离，电缆运行时允许和树木频繁接触
	JKY,JKLY	铜（铝）芯聚乙烯绝缘架空电缆
	JKLYJ/B	铝芯本色交联聚乙烯绝缘架空电缆
	JKLYJ/Q	铝芯轻型交联聚乙烯薄绝缘架空电缆	架空固定敷设，架设时应考虑电缆和树木保持一定距离，电缆运行时只允许和树木短时接触
	JKLY/Q	铝芯轻型聚乙烯薄绝缘架空电缆	架空固定敷设，架设时应考虑电缆和树木保持一定距离，电缆运行时只允许和树木短时接触

注：（1）其中K为带承载的中性导体，按工程设计要求，可任选其中截面与主线搭配。
（2）其中（A）为承载钢绞线，（B）为承载铝合金绞线

4.、技术性能：

①导体应采用紧压圆形绞合导线，其大电阻及小拉断力应符合表3规定。
②承载绞线的拉断力应符合表10的规定。
③绝缘应采用黑色耐候聚氯乙烯、聚乙烯和交联聚乙烯.
④电缆应能经受规定的交流电压试验1分钟，绝缘应不击穿。
⑤有绝缘屏蔽的10KV电缆，应进行局部放电试验，其放电量应不大于20PC。
