ADSS光缆全介质自承式光缆

发布时间：2020-11-20 19:44:00作者：dzdx来源：浏览量：

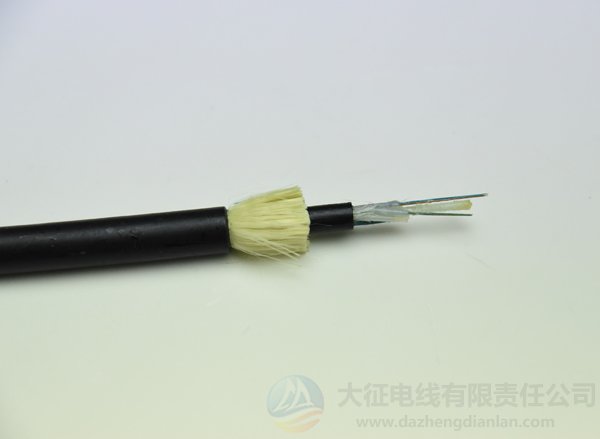

ADSS光缆全介质自承式光缆

ADSS光缆的特点

全介质自承式光缆（All Dielectric Self-Supporting Optical Fiber Cable，简称ADSS光缆），是一种全部由介质材料组成、自身包含必要的支撑系统、可直接悬挂于电力杆塔上的非金属光缆，主要用于架空高压输电系统的通信路线，也可用于雷电多发地带、大跨度等架空敷设环境下的通信线路。

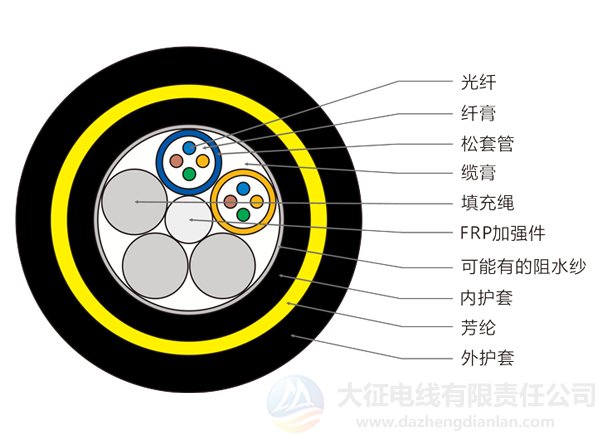

产品结构图

产品描述

ADSS光缆应用范围：
(1)、新老电力线路中，与电力线路同杆塔架设；
(2)、需大跨越的场合；
(3)、强电场、多雷电、寒冷等区域；

ADSS光缆护套：

PE护套：普通的聚乙烯护套。用于110KV以下电力线路。
AT护套：抗电痕护套。用于100KV以上电力线路。
ZY护套：阻燃聚乙烯护套。

ADSS光缆性能特点：

光纤芯数   4-96
档距(跨距) m 50.100.200.300.400...1000
标称弧度 % 1-2
标称负荷 N 800-100000
风速 m/s ≤30
光缆外径mm   10.5-17
光缆重量Kg/km   130-260
允许压扁力(N/100mm) ≦2200
小弯曲半径（D：光缆外径mm) 静态   15D
动态   25D
可不停电的情况下进行施工，电力线路故障不影响光缆的正常传输。ADSS光缆参数：

型号	ADSS
护套	PE/AT
档距（m）	100	200	300	400	500	600
光缆直径（mm）	12.2	12.4	12.6	12.9	13.2	13.6
额定抗拉强度（RTS）(KN)	15.00	17.50	20.60	28.00	30.00	44.00
大允许使用张力（KN）	6.00	6.90	8.20	11.50	12.20	17.50
单位重量（Kg/km）	132	134	138	144	148	164
小允许弯曲半径（mm）	运行：15D；敷设：25D（D：光缆直径）
长期允许运行稳定（C）	-40~+70
大盘长（m）	6000

结构特点：
1、光纤芯数可多达144芯。
2、光缆为全介质材料组成，无金属成份，避免了雷电及过电压干扰。
3、采用芳纶缠绕，使光缆具有极高的抗拉强度和应力应变特性以及优越的防弹性能。
4、外径小、重量轻，空气动力性能优越，减少杆塔的额外负荷，应用档距大。
5、自承式结构，无需钢吊线，安装方便、快捷。
6、温度适应范围广，线膨胀系数小，满足恶劣环境要求。
7、耐电痕材料制成的外阳套，使光缆在高压感应电磁场中耐电晕、电腐蚀性能更卓越。
8、可带电施工，适宜老旧线路的改造项目。
